جایگاه در خانواده فولادهای فنری
فولاد 1.8159 در دسته فولاد فنر قرار میگیرد — خانوادهای از آلیاژهای Cr-V که برای قطعات الاستیک تحت تنش بالا و بارهای خستگی دینامیکی طراحی شدهاند. تمایز اصلی این گرید نسبت به فولادهای فنری Si-Cr مثل 1.7102، حد الاستیک بالاتر، پایداری خستگی بهتر ناشی از ریزدانهسازی وانادیوم، و رفتار بهتر در برابر شاتپینینگ پس از Q+T است. این فولاد در حالت مرجع «کوئنچ+تمپر متوسط» بهترین تعادل میان استحکام، چقرمگی و دوام خستگی را ارائه میدهد.
ترکیب شیمیایی فولاد فنر 51CrV4
نقش هر عنصر در فولاد فنر1.8159 هدفمند تعریف شده است:
- کربن (C): پایه استحکام و سختیپذیری را تامین میکند؛ مقدار 0.47–0.55% تعادل استحکام/چقرمگی در تمپر متوسط را ممکن میسازد.
- کروم (Cr): سختیپذیری در مقاطع متوسط را بالا میبرد و پایداری سختی در دمای سرویس را تقویت میکند.
- وانادیوم (V): با ریزدانهسازی و تشکیل کاربیدهای پایدار، حد الاستیک و پایداری خستگی را بهطور قابل توجهی بهبود میبخشد.
- منگنز (Mn): به داکسیداسیون و افزایش استحکام کمک میکند.
- فسفر و گوگرد: بهصورت حد حداکثر کنترل میشوند تا چقرمگی حفظ شود.
- نیکل و مس: بهعنوان باقیمانده مجاز محدود هستند.
| عنصر | درصد (%) |
|---|---|
| کربن (C) | 0.47 تا 0.55 |
| کروم (Cr) | 0.90 تا 1.20 |
| منگنز (Mn) | 0.70 تا 1.10 |
| سیلیسیم (Si) | 0.15 تا 0.40 |
| وانادیوم (V) | 0.10 تا 0.20 |
| فسفر (P) | کمتر از 0.025 |
| گوگرد (S) | کمتر از 0.035 |
| نیکل (Ni) | کمتر از 0.40 |
| مس (Cu) | کمتر از 0.30 |
خواص مکانیکی فولاد آلیاژی 1.8159 در حالتهای مختلف
فولاد آلیاژی 51CrV4 حالت مرجع بهرهبرداری برای قطعات فنری «Q+T با تمپر متوسط» است که بهترین تعادل میان حد الاستیک، چقرمگی و دوام خستگی را ارائه میدهد. جدول زیر مقایسه کاملی از شش حالت رایج نشان میدهد:
| ویژگی | آنیل نرم | کرویسازی | نرمالایز | Q+T تمپر پایین (250–300°C) | Q+T تمپر متوسط (420–520°C) — مرجع | Q+T تمپر بالا (550–600°C) |
|---|---|---|---|---|---|---|
| استحکام کششی | 700 تا 900 MPa | 650 تا 800 MPa | 900 تا 1050 MPa | 1500 تا 1680 MPa | 1350 تا 1620 MPa | 1000 تا 1250 MPa |
| استحکام تسلیم Rp0.2 | 450 تا 650 MPa | 400 تا 550 MPa | 700 تا 850 MPa | 1300 تا 1450 MPa | 1100 تا 1300 MPa | 800 تا 1000 MPa |
| سختی هسته | 180 تا 220 HB | 170 تا 210 HB | 220 تا 260 HB | 52 تا 56 HRC | 45 تا 52 HRC | 35 تا 42 HRC |
| مقاومت به ضربه Charpy KV | 40 تا 60 J | 45 تا 65 J | 30 تا 45 J | 15 تا 25 J | 25 تا 45 J | 35 تا 55 J |
| چقرمگی | 8 از 10 | 8 از 10 | 7 از 10 | 5 از 10 | 6 از 10 | 7 از 10 |
| ماشینکاریپذیری | 6 از 10 | 6 از 10 | 5 از 10 | 3 از 10 | 4 از 10 | 4 از 10 |
| جوشپذیری | 4 از 10 | 4 از 10 | 3 از 10 | 2 از 10 | 2 از 10 | 2 از 10 |
| مقاومت به سایش | 3 از 10 | 3 از 10 | 4 از 10 | 7 از 10 | 6 از 10 | 5 از 10 |
| مقاومت به خوردگی | 2 از 10 | 2 از 10 | 2 از 10 | 2 از 10 | 2 از 10 | 2 از 10 |
| دمای کاری پیوسته | — | — | — | −40 تا 250°C | −40 تا 250°C | −40 تا 250°C |
| دمای کاری مقطعی | — | — | — | تا 300°C | تا 300°C | تا 300°C |
مرجع فنری: کوئنچ از ~850°C + تمپر در باند 420–520°C → Rm: 1350 تا 1620 MPa، Rp0.2: 1100 تا 1300 MPa، سختی: 45 تا 52 HRC
عملیات حرارتی آلیاژ 1.8159
مرحله آمادهسازی
پیش از سختکاری، یکی از سه مسیر آمادهسازی انتخاب میشود:
نرمالایز (+N): دمای 840 تا 880 درجه، 30 تا 60 دقیقه، سردسازی در هوا. ریزساختار را یکنواخت میکند و برای Q+T یا کرویسازی بعدی مناسب است.
آنیل کامل (+A): دمای 730 تا 750 درجه، حدود 120 دقیقه، سردسازی کنترلشده در کوره تا 650 درجه سپس هوا. برای آمادهسازی ماشینکاری و فرمدهی و کاهش اعوجاج در سختکاری مناسب است.
کرویسازی (Spheroidize): دمای 710 تا 750 درجه، 120 تا 360 دقیقه، سردسازی در کوره. بهترین انتخاب برای ماشینکاریپذیری و کنترل اعوجاج در Q+T بعدی است.
سختکاری (آستنیته + کوئنچ)
دمای آستنیته 830 تا 860 درجه سانتیگراد، نگهداری 20 تا 40 دقیقه، کوئنچ در روغن یا حمام نمک. برای فنرها، حمام نمک یا روغن کمویسکوز توصیه میشود تا اعوجاج کمینه شود.
تمپر — انتخاب باند بر اساس کاربرد
- تمپر پایین (250–300°C): سختی 52 تا 56 HRC با Rm بالا؛ چقرمگی کمتر. برای قطعاتی که سختی و استحکام بالاتر در اولویت است.
- تمپر متوسط (420–520°C) — حالت مرجع: سختی 45 تا 52 HRC با تعادل بهینه خواص. انتخاب استاندارد برای فنرهای خودرو و صنعتی.
- تمپر بالا (550–600°C): سختی 35 تا 42 HRC با جذب انرژی بیشتر. برای قطعاتی که ضربه و کشندگی در اولویت است.
تنشزدایی و عملیات تکمیلی
تنشزدایی پیش از سختکاری در دمای 550 تا 650 درجه پس از ماشینکاری سنگین توصیه میشود. برای قطعات دقیق، تمپر دوبل پس از کوئنچ و همچنین سابزرو (−80 تا −196°C در نیتروژن مایع) بین کوئنچ و اولین تمپر برای کاهش آستنیت باقیمانده و تثبیت ابعادی در نظر گرفته میشود.
| نوع عملیات | حالت | دما (°C) | زمان نگهداری | محیط سردسازی | ساختار نهایی |
|---|---|---|---|---|---|
| نرمالایز | +N | 840 تا 880 | 30 تا 60 دقیقه | هوا | فریت + پرلیت ریزدانه |
| آنیل کامل | +A | 730 تا 750 | ~120 دقیقه | کوره تا 650، سپس هوا | پرلیت نرم |
| کرویسازی | اسفرودایز | 710 تا 750 | 120 تا 360 دقیقه | هوای کوره | کاربیدهای کروی در زمینه فریتی |
| سختکاری | آستنیته + کوئنچ | 830 تا 860 | 20 تا 40 دقیقه | روغن / حمام نمک | مارتنزیت با آستنیت باقیمانده |
| تمپر پایین | — | 250 تا 300 | 60 تا 120 دقیقه | هوا | مارتنزیت تمپرشده (52–56 HRC) |
| تمپر متوسط | مرجع فنری | 420 تا 520 | 60 تا 120 دقیقه | هوا | مارتنزیت تمپرشده (45–52 HRC) |
| تمپر بالا | — | 550 تا 600 | 60 تا 120 دقیقه | هوا | مارتنزیت تمپرشده (35–42 HRC) |
| تنشزدایی | پیش از Q+T | 550 تا 650 | 60 تا 120 دقیقه | کوره | زمینه پایدارتر |
| سابزرو | اختیاری | −80 تا −196 | 30 تا 60 دقیقه | نیتروژن مایع | کاهش آستنیت باقیمانده |
عملیات سطحی (اختیاری)
| نوع عملیات | دما (°C) | زمان نگهداری | هدف |
|---|---|---|---|
| نیتراسیون گازی/پلاسمایی | 500 تا 530 | 4 تا 24 ساعت | بهبود سایش سطحی؛ لایه ترکیبی کنترل یا حذف شود |
| نیتروکربوراسیون | 480 تا 580 | 1 تا 6 ساعت | افزایش مقاومت سایش و کاهش اصطکاک |
| سختکاری القایی موضعی | 800 تا 900 | 10 تا 120 ثانیه | مارتنزیت سطحی در لبهها و نشیمنها؛ تمپر سبک 180–220°C پس از آن |
نکته: کربندهی برای این گرید (با ~0.5% C) غیرتیپیک است و تنها در سناریوهای خاص با کنترل کامل چرخه توصیه میشود.
مزایا، محدودیتها و کاربردهای فولاد گرید 1.8159
اگر در مرحله مقایسه گریدها هستید و میخواهید بدانید چگونه فولاد مناسب پروژه را انتخاب کنیم؟، معیار اصلی برای انتخاب فولاد آلیاژ 51CrV4 نسبت به فولادهای فنری Si-Cr، نیاز به حد الاستیک بالاتر، پایداری خستگی بهتر و پاسخ عالیتر به شاتپینینگ است — نه صرفاً سختی سطحی.
مزایا
- تعادل بهینه استحکام-چقرمگی در تمپر متوسط؛ حد الاستیک و دوام خستگی مناسب
- ریزدانهسازی وانادیوم، پایداری کاربیدی و عمر خستگی را بهبود میبخشد
- پاسخ عالی به شاتپینینگ پس از Q+T و امکان تمپر دوبل
- کنترل اعوجاج نسبتاً خوب با انتخاب مناسب کوئنچ و آمادهسازی کرویسازی
- اقتصادیتر از فولادهای ابزار پرآلیاژ برای کاربردهای فنری خودرو و ماشینسازی
- همخوانی با عملیات سطحی کمدما (نیتراسیون) برای بهبود سایش بدون افت محسوس هسته
محدودیتها و نکات احتیاطی
- جوشپذیری محدود: پیشگرم، کنترل بینپاسی، پسگرم و الکترود کمهیدروژن الزامی است؛ برای قطعات حساس اتصالات مکانیکی ارجح است.
- مقاومت خوردگی پایین: پوششدهی یا روغنکاری در سرویس الزامی است.
- حساسیت به دکربوراسیون سطحی: لایه دکربوره باید پیش از سنجش سختی و بهرهبرداری حذف شود.
- ریسک تردی برگشتی: در سردشدن کند از ناحیه تمپر؛ تمپر دوبل و سردکردن مناسب توصیه میشود.
- وابستگی به ضخامت: در مقاطع ضخیمتر خواص به کرانهای پایین بازهها میل میکند.
کاربردهای اصلی
این آلیاژ برای قطعاتی طراحی شده که نیاز همزمان به حد الاستیک بالا، دوام خستگی و چقرمگی مناسب دارند. خرید فولاد فنر از نوع 1.8159 برای کاربردهای زیر توصیه میشود:
قطعات فنری خودرو و وسایل نقلیه:
- فنر برگی تعلیق، فنر مارپیچ (کمکفنر / استرات)
- میل پیچشی (Torsion bar) و میل تعادل (Stabilizer bar)
- فنر کلاچ، فنر ترمز درام، واشر و صفحه فنری
قطعات صنعتی:
- خار و پین فنری (Retaining / Snap rings)
- کوپلینگها و اتصالات الاستیک، لینکها و بازوهای فنری
- فنر دریچه/ولو در شرایط دمای متوسط
- قطعات فنری ابزار و ماشینآلات (اهرمها، ضامنها، فنرهای فشاری/کششی)
صنایع مصرفکننده: خودروسازی و قطعهسازی، ماشینسازی، سازندگان فنر صنعتی، راهسازی و ماشینآلات کشاورزی، حملونقل ریلی سبک، نفت و گاز (فنرهای ولو و عملگرها در دمای متوسط).
راهنمای انتخاب سریع
- تعادل استحکام-چقرمگی (قطعات تعلیق): Q+T با تمپر متوسط (حالت مرجع)
- سختی/Rm بالاتر (تغییرشکل کم): تمپر پایین — چقرمگی کمتر را در نظر بگیرید
- جذب انرژی و ضربه بهتر: تمپر بالا
- خستگی دینامیکی بالا: شاتپینینگ پس از Q+T + تنشزدایی سبک پس از فرمدهی
- سایش سطحی: نیتراسیون کمدما پس از Q+T (با کنترل لایه ترکیبی)
- محیط مرطوب یا خورنده: پوششدهی یا روغنکاری الزامی است
منابع مطالعه: 1-Ovako-3 _ ThyssenKrupp-2 _ Saarstahl

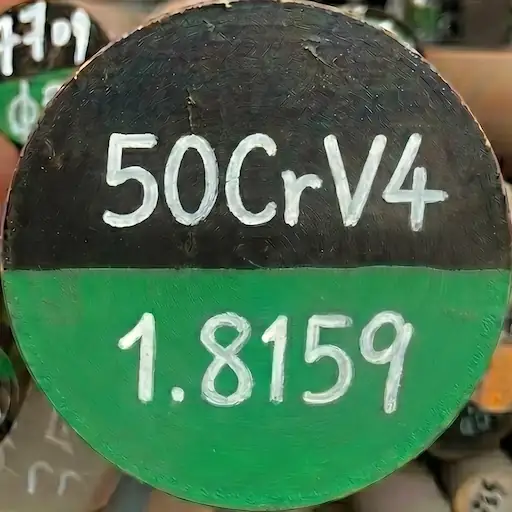

خرید فولاد 1.8159 | استعلام قیمت فولاد 51CrV4
برای دریافت قیمت فولاد 1.8159 ، مشاوره فنی رایگان و تامین با آنالیز معتبر، با کارشناسان مرجع بازار آهن شادآباد تماس بگیرید. ارسال به سراسر کشور، موجودی در قطرها و طولهای مختلف.
| قطر | طول شاخه | برش | وضعیت موجودی |
|---|---|---|---|
| 45 (mm) | 6 (m) | دارد | موجود در فروشگاه |
| 55 (mm) | 6 (m) | دارد | موجود در فروشگاه |
| 220 (mm) | 6 (m) | دارد | موجود در فروشگاه |
