فولاد 1.7709 چیست و چه کاربردی دارد؟

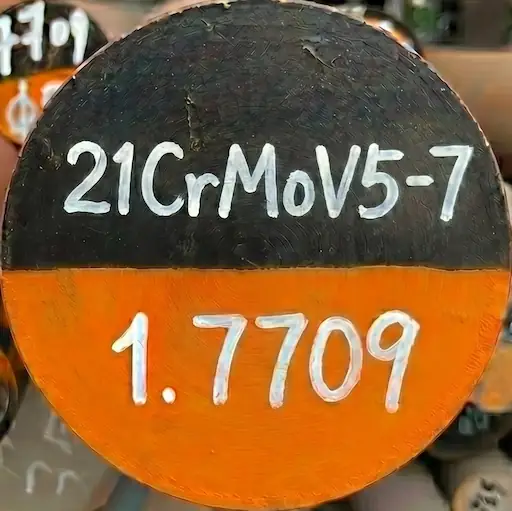

فولاد 1.7709 با نام استاندارد EN اروپایی 21CrMoV5-7، یک گرید آلیاژی کمکربن از خانواده Cr-Mo-V است که بهطور اختصاصی برای کار در دماهای بالا و تحت بارهای مکانیکی سنگین توسعه یافته است. این فولاد در استاندارد EN 10269 به عنوان گرید اصلی فستِنرهای دمابالا (پیچ، مهره و استادبولت) تعریف شده و در صنایعی مثل نیروگاه بخار، بویلر، توربین و تجهیزات پتروشیمی کاربرد گستردهای دارد.
آنچه این آلیاژ را از فولادهای ساختمانی معمولی متمایز میکند، پایداری ساختاری در دماهای پیوسته تا ۵۵۰ درجه سانتیگراد و مقاومت به خزش (Creep Resistance) بالاست. ترکیب سه عنصر کروم، مولیبدن و وانادیوم در کنار یکدیگر، این ویژگیها را به شکل همافزا ایجاد میکند.
معادلهای بینالمللی فولاد 21CrMoV5-7
| استاندارد | نام / عدد |
|---|---|
| DIN / W.Nr. (آلمان) | 1.7709 |
| EN (اروپایی) | 21CrMoV5-7 |
| استاندارد کاربردی | EN 10269 (فستِنر دمابالا) |
نکته: این گرید معادل مستقیم در استانداردهای AISI/ASTM ندارد. در پروژههای آمریکایی معمولاً از گریدهای ASTM A193 B7 یا B16 استفاده میشود که ترکیب و خواص متفاوتی دارند. پیش از جانشینسازی، حتماً با مهندس مواد مشورت کنید.
ترکیب شیمیایی گرید 21CrMoV5-7
نقش هر عنصر در این گرید بهصورت هدفمند تعریف شده است:
- کربن (C): تعادل میان استحکام و چقرمگی را فراهم میکند.
- کروم (Cr): پایداری ساختاری، تمپرپذیری و مقاومت به اکسیداسیون را افزایش میدهد.
- مولیبدن (Mo): استحکام داغ و مقاومت به خزش را بهطور قابل توجهی بهبود میبخشد.
- وانادیوم (V): با تشکیل کاربیدهای پایدار، ریزدانهسازی و تقویت استحکام تمپر را ممکن میسازد.
- منگنز و سیلیسیم: نقش کمکی در قابلیت ماشینکاری و تمیزکاری ذوب دارند.
| عنصر | درصد (%) |
|---|---|
| کربن (C) | 0.17 تا 0.25 |
| سیلیسیم (Si) | کمتر از 0.40 |
| منگنز (Mn) | 0.40 تا 0.80 |
| کروم (Cr) | 1.20 تا 1.50 |
| مولیبدن (Mo) | 0.55 تا 0.80 |
| وانادیوم (V) | 0.20 تا 0.35 |
| نیکل (Ni) | کمتر از 0.60 |
| آلومینیوم (Al) | کمتر از 0.03 |
| فسفر (P) | کمتر از 0.03 |
| گوگرد (S) | کمتر از 0.03 |
خواص مکانیکی فولاد مقاوم به حرارت 1.7709 در حالتهای مختلف
خواص مکانیکی این فولاد بهشدت به نوع عملیات حرارتی اعمالشده وابسته است. جدول زیر مقایسهای کامل از سه حالت رایج ارائه میدهد:
| ویژگی | آنیل نرم | کوئنچ + تمپر | تنشزدایی |
|---|---|---|---|
| استحکام کششی | ۵۵۰ تا ۶۵۰ MPa | ۷۰۰ تا ۸۵۰ MPa | ۶۸۰ تا ۸۲۰ MPa |
| استحکام تسلیم | ۳۵۰ تا ۴۲۰ MPa | ۵۵۰ تا ۶۵۰ MPa | ۵۲۰ تا ۶۳۰ MPa |
| سختی هسته | ۱۰ تا ۲۰ HRC | ۲۵ تا ۳۲ HRC | ۲۳ تا ۳۰ HRC |
| چقرمگی | ۶–۷ از ۱۰ | ۶–۷ از ۱۰ | ۶–۷ از ۱۰ |
| ماشینکاریپذیری | ۷ از ۱۰ | ۶ از ۱۰ | ۶ از ۱۰ |
| جوشپذیری | ۶ از ۱۰ | ۵ از ۱۰ | ۵ از ۱۰ |
| مقاومت به سایش | ۳ از ۱۰ | ۵ از ۱۰ | ۵ از ۱۰ |
| مقاومت به خوردگی | ۳ از ۱۰ | ۳ از ۱۰ | ۳ از ۱۰ |
| دمای کاری پیوسته | −۴۰ تا ۴۰۰°C | −۴۰ تا ۵۵۰°C | −۴۰ تا ۵۰۰°C |
| دمای کاری مقطعی | تا ۴۵۰°C | تا ۶۰۰°C | تا ۵۵۰°C |
بهترین عملکرد این فولاد در حالت کوئنچوتمپر (+QT) به دست میآید؛ حالتی که هستهای مستحکم با پایداری دمابالا ایجاد میکند و برای سرویس فستِنرهای توربین و بویلر ایدهآل است.
عملیات حرارتی فولاد آلیاژ 1.7709
عملیات حرارتی صحیح، تعیینکننده اصلی عملکرد این آلیاژ در شرایط دمای بالاست. سه مرحله اصلی در فرآیند عملیات حرارتی 1.7709 عبارتند از:
آنیل نرم (Soft Annealing)
در دمای ۶۸۰ تا ۷۲۰ درجه سانتیگراد انجام میشود. قطعه ۱ تا ۳ ساعت در این دما نگه داشته شده، سپس بهکندی درون کوره سرد میشود. ساختار نهایی پرلیت ریز با کاربیدهای پراکنده است و هدف اصلی، کاهش سختی برای برادهبرداری آسانتر است.
آستنیته و کوئنچ (Quench)
دمای آستنیته ۹۳۰ تا ۹۶۰ درجه سانتیگراد است. پس از همدما شدن کامل قطعه (۳۰ تا ۶۰ دقیقه)، سریع در روغن کوئنچ میشود. ساختار حاصل مارتنزیت است که پیشنیاز مرحله بعدی به شمار میرود.
تمپر (Tempering)
حیاتیترین مرحله برای این گرید. دمای تمپر ۶۸۰ تا ۷۴۰ درجه سانتیگراد، نگهداری ۱ تا ۳ ساعت، سردسازی در هوا. نکته مهم: دمای تمپر باید متناسب با دمای سرویس واقعی قطعه انتخاب شود تا از نرمشدن ساختار در حین کار جلوگیری گردد.
تنشزدایی (Stress Relieving)
پس از ماشینکاری یا جوشکاری، تنشزدایی در دمای حدود ۶۰۰ درجه سانتیگراد به مدت ۱ تا ۲ ساعت انجام میشود. این مرحله بدون تغییر فاز است و صرفاً تنشهای داخلی را آزاد میکند.
| مرحله | دما (°C) | زمان نگهداری | محیط سردسازی | هدف |
|---|---|---|---|---|
| آنیل نرم | ۶۸۰ تا ۷۲۰ | ۱ تا ۳ ساعت | کندسرد در کوره | آمادهسازی برادهبرداری |
| آستنیته و کوئنچ | ۹۳۰ تا ۹۶۰ | ۳۰ تا ۶۰ دقیقه | روغن | ایجاد مارتنزیت |
| تمپر | ۶۸۰ تا ۷۴۰ | ۱ تا ۳ ساعت | هوا | پایداری دمابالا و چقرمگی |
| تنشزدایی | حدود ۶۰۰ | ۱ تا ۲ ساعت | هوا | کاهش اعوجاج پس از ساخت |
مزایا، محدودیتها و جوشپذیری فولاد استاندارد 1.7709
مزایا
- استحکام هستهای بالا پس از عملیات Q+T
- پایداری تمپر در دمای سرویس (تا ۵۵۰°C پیوسته)
- چقرمگی مناسب برای قطعات فستِنر
- تمپرپذیری خوب در مقاطع متوسط
محدودیتها و نکات احتیاطی
- جوشپذیری متوسط: پیشگرمایش ۲۰۰ تا ۲۵۰ درجه سانتیگراد (بسته به ضخامت) و تنشزدایی پساجوش الزامی است.
- حساسیت به هیدروژن: پس از آبکاری الکتریکی باید تخلیه هیدروژن (Hydrogen Embrittlement Relief) انجام شود.
- مقاومت خوردگی پایین: این گرید فولاد ضدزنگ نیست. در محیطهای خورنده باید پوشش حفاظتی مناسب اعمال گردد.
- عملیات سطحی: نیتراسیون و کربوره برای این گرید رایج نیست و تنها در پروژههای خاص با کنترل دقیق فرآیند توصیه میشود.
کاربردهای فولاد حرارتی 1.7709 در صنعت
این آلیاژ در پروژههایی کاربرد دارد که شرایط دمایی شدید با بارهای مکانیکی بالا ترکیب میشوند. برای خرید فولاد مقاوم به حرارت ، مهم است که چگونه فولاد مناسب پروژه را انتخاب کنیم؟
کاربردهای اصلی آلیاژ 1.7709
- فستِنرهای دمابالا: پیچ، مهره و استادبولت توربینهای بخار، بویلر و سوپرهیتر
- اتصالات فشار-حرارت: فلنجها و اتصالات در مدارهای بخار فشار بالا
- قطعات دوّار: محور، شفت و بوش تحت بار حرارتی پیوسته
- صنعت پتروشیمی: قطعات باربر در واحدهای فرآیندی دمابالا
منابع مطالعه: 1-SteelNumber-3 _ Stahlportal-2 _ BGH Edelstahl
برای خرید فولاد 1.7709 همین حالا تماس بگیرید.
برای دریافت قیمت فولاد 1.7709 ، مشاوره فنی رایگان و تامین با آنالیز معتبر، با کارشناسان مرجع بازار آهن شادآباد تماس بگیرید. ارسال به سراسر کشور، موجودی در قطرها و طولهای مختلف.
مشاوره و سفارش| قطر | طول شاخه | برش | وضعیت موجودی |
|---|---|---|---|
| 16 (mm) | 6 (m) | دارد | موجود در فروشگاه |
